適用于食品、釀酒、乳制品、飲料加工、制藥和化學工業等領域，適用于處理粘性或有顆粒物的流體輸送。
三通球閥有T型和L型。T 型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥
型只連接相互正交的兩條管道，不能同時保持第三條管道的相互聯通，只起分配作用。三通球閥在管路中主要
用來做切斷、分配和改變介質的流動方向。
三通球閥的工作原理是靠旋轉閥芯來使閥門開啟或關閉。
工作方式：
L型流道的三通球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封，球芯采用L型流道通孔。
主要用于流路的換向。
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、
混流，換向以及三通道的完全開放。

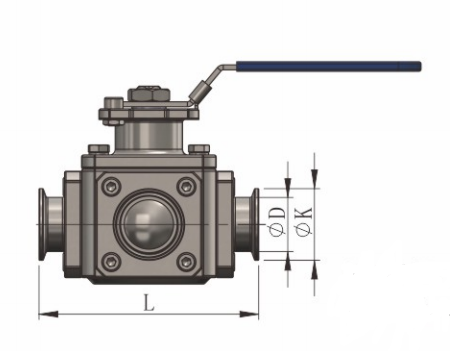

SIZE
K*d
L
DIN11850-1
DIN11850-2
ISO/SMS
3A/BPE
DN10
1/2"
34*12
34*13
25*12.7
25*12.7
158
DN15
3/4"
34*18
34*19
25*19.05
25*19.05
169
DN25
1"
50.5*28
50.5*29
50.5*25.4
50.5*25.4
185
DN32
11/4
50.5*34
50.5*35
50.5*31.8
/
195
DN40
1 1/2"
50.5*40
50.5*41
50.5*38.1
50.5*38.1
232
DN50
2"
64*52
64*53
64*50.8
64*50.8
253
DN65
2 1/2"
91*70
91*70
77.5*63.5
77.5*63.5
270
DN80
3"
/
/
91*76.2
91*76.2
270
DN80max
3.5"
106*85
106*85
106*88.9
/
292.2
DN100
4"
119*104
119*104
119*101.6
101.6*119
320
|
技術參數 |
|
|
驅動方式 |

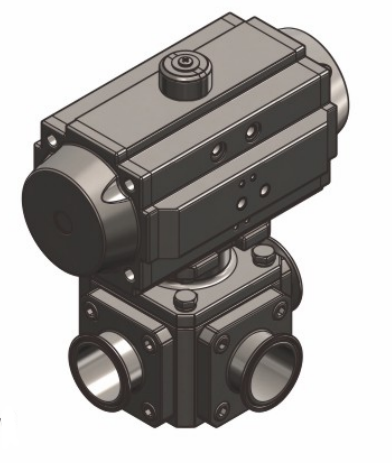

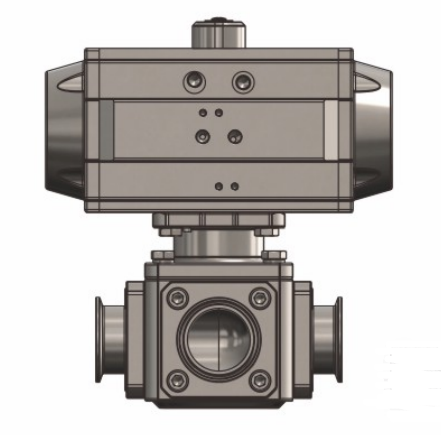

鈑金手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN15-DN100 |
|
閥體配置 |
方形四通閥體 |
|
接液材質 |
SS/HC/Ti |
|
非接液材質 |
ASTM 304 |
|
連接方式 |
對焊、卡箍、法蘭 |
|
工作壓力 |
DN15-DN100 PN10bar |
|
工作溫度 |
按密封圈材料性能 |
|
外表面粗糙度:Ra≤0.8 μm以及≤0.4 μm |
|
|
接液內表面粗糙度:≤Ra0.6μm ≤Ra0.25μm |
|
