適用于食品、釀酒、乳制品、飲料加工、制藥和化學工業等領域，適用于處理粘性或有顆粒物的流體輸送。

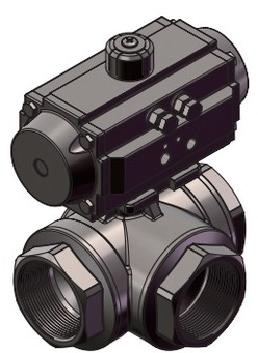

三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。
L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的互相連通，只起分配作用。
三通球閥和旋塞閥同屬于一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線座旋轉達到開啟、關閉的一種閥門。
三通球閥在管路中主要用來切斷、分配和改變介質的流動方向。不用擔心腐變的滯留液與新液相混的現象。
工作原理：
三通球閥的工作原理是靠旋轉閥芯來使閥門開啟或關閉。
安裝維護注意事項：
1.要留有閥柄旋轉的位置
2.不能用作節流。
3.帶傳動機構的球閥應直立安裝。

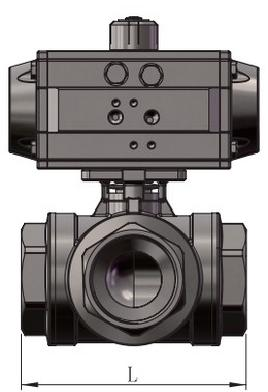

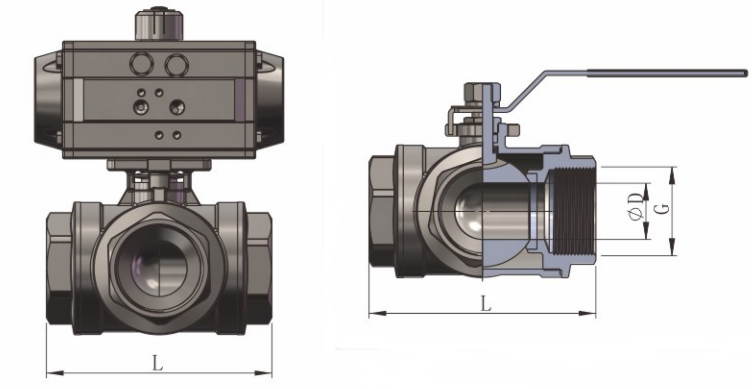

SIZE
G
L
D
Rc內螺紋
NPT內螺紋
R內螺紋(G)
DN8
Rc1/4
NPT1/4
R1/4
71
10
DN10
Rc3/8
NPT3/8
R3/8
71
12
DN15
Rc1/2
NPT1/2
R1/2
74
12
DN20
Rc3/4
NPT3/4
R3/4
88
15
DN25
Rc1
NPT1
R1
92
20
DN32
Rc1 1/4
NPT1 1/4
R1 1/4
124
25
DN40
Rc1 1/2
NPT1 1/2
R1 1/2
138
32
DN50
Rc2
NPT2
R2
154
38
DN65
Rc2 1/2
NPT2 1/2
R2 1/2
180
48.5
|
技術參數: |
|
|
驅動方式 |
不銹鋼手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN15-DN100 |
|
閥體配置 |
三通閥體 |
|
接液材質 |
ASTM A351 CF3M/CF8 |
|
非接液材質 |
ASTM 304 |
|
連接方式 |
對焊、卡箍、法蘭 |
|
工作壓力 |
DN10-DN100 PN16bar |
|
工作溫度 |
按密封圈材料性能 |
|
外表面粗糙度:Ra≤0.8μm以及≤0.4μm |
|
|
接液內表面粗糙度:≤Ra0.8μm以及≤Ra0.4μm |
|
